主轴箱 主要部分采用球墨铸铁铸造，像其它部件一样，滑枕装配在L型溜板上，该单元可以对滑枕进行自动实时的变形补偿。 主轴箱重量平衡：主轴箱的重量采用伸缩液压缸来平衡，需要小的横向移动力，来降低加工过程中的损耗。 滑枕扰度变形补偿：该补偿系统是道斯公司的技术，它通过一个特制的机电系统来进行实时有效的自动补偿。 |
 |
立柱 立柱采用高刚性尺寸的灰色铸铁铸造而成。 带滑枕的主轴箱在立柱上的两根线性导轨上移动。 立柱上主要配置滚珠丝杠，Y轴驱动系统和用于主轴箱重量平衡系统的伸缩液压缸。 |
 |
|

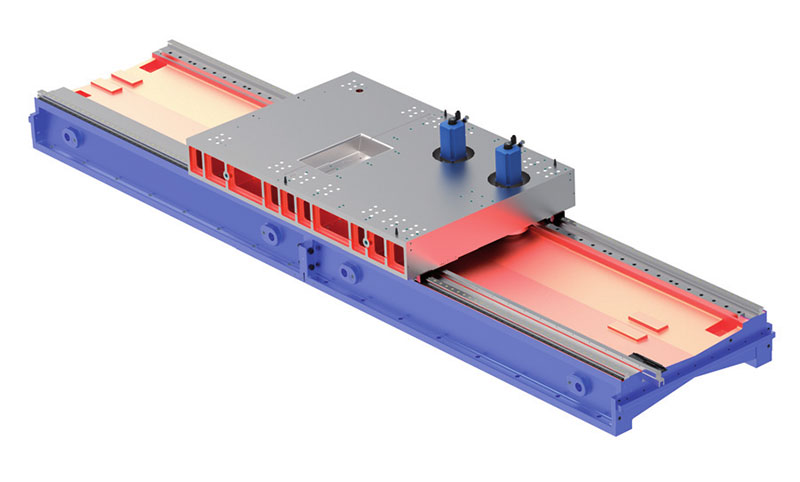

移动部件的导轨 所有移动部件的线性导轨都采用带预压的滚柱式线性导轨（主轴箱导轨，立柱导轨，溜板的导轨）。 床身的导轨都采用伸缩护罩来防护。 立柱导轨采用钢板防护着整个主轴箱的活动区域。 |
 |
移动部件的移动和固定 所有四轴（X,Y,Z,W）都配置独立的数控控制的伺服驱动系统。 Y,Z,W轴采用带预紧螺母的滚珠丝杠传动，X轴采双伺服电机驱动。X轴的齿轮齿条传动系统带主从消隙机构。 |
 |
