附件铣头-江苏道斯数控科技有限公司

产品系列

附件铣头

手动铣头

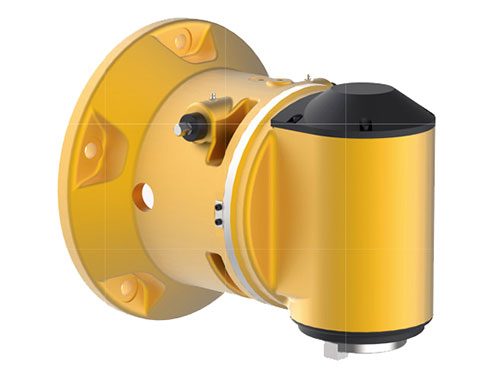

FP 40/50

手动直角铣头，
适用于WH 10CNC 和WHN(Q) 13 CNC机型。
手动换刀和手动换头。
• 轴数：1
• 转速（rpm/min）：900
• 输出功率（kw）：10
• 扭矩（nm）：250
• 定位方式：手动
• 重量（kg）：180

UFP 40/50
手动万能铣头，适用于WH 10CNC 和WHN(Q) 13
CNC机型。
手动换刀和手动换头。
• 轴数：2
• 转速（rpm/min）：900
• 输出功率（kw）：10
• 扭矩（nm）：250
• 定位方式：手动
• 重量（kg）：180

HPR 50
手动直角铣头
铣头由两部分组成，
可以手动调整到需要的加工角度。
• 轴数：1
• 转速（rpm/min）：3000
• 输出功率（kw）：25
• 扭矩（nm）：1200
• 定位方式：手动
• 重量（kg）：200

HUR 50
手动万能铣头，
可以手动调整到所需的加工角度。
定位角度可以根据表面的刻度尺调到0.1度
可以调整到8个基本的定位角度。
（4x90度，2x180度）
• 轴数：2
• 转速（rpm/min）：3000
• 输出功率（kw）：20
• 扭矩（nm）：1000
• 定位方式：手动
• 重量（kg）：330

自动分度定位铣头

HUI 50
自动分度万能铣头
自动分度，≥2.5度。
• 轴数：2
• 转速（rpm/min）：3000
• 输出功率（kw）：32
• 扭矩（nm）：1000
• 定位：2.5度
• 重量（kg）：440

HUF 50
自动分度万能铣头
自动分度，≥0.001度。
• 轴数：2
• 转速（rpm/min）：3000
• 输出功率（kw）：28
• 扭矩（nm）：1000
• 定位：2x0.001度
• 重量（kg）：600

HOI 50
自动分度正交式万能铣头
铣头包括三个部分，AC轴可自动旋转定位到所需
的加工角度，采用镗轴驱动分度定位，C轴可转动
范围±185°，A轴可转动范围±120°。
• 轴数：2
• 转速（rpm/min）：4000
• 输出功率（kw）：37
• 扭矩（nm）：1200
• 定位： 1°
• 重量（kg）：1100

HOIL 50
自动分度正交式万能铣头
• 轴数：2
• 转速（rpm/min）：3000
• 输出功率（kw）：25
• 扭矩（nm）：1000
• 定位： 1°
• 重量（kg）：450

自动分度万能铣头

HOIT 50
重型两轴正交式万能铣头 HOIT 50
主要应用在静压轨镗铣床。
• 轴数：2
• 转速（rpm/min）：2000
• 输出功率（kw）：50
• 扭矩（nm）：2500
• 定位： 1°
• 重量（kg）：1100

HPI 50
单轴直角铣头，定位分度为1°
• 轴数：1
• 转速（rpm/min）：4000
• 输出功率（kw）：37
• 扭矩（nm）：1200
• 定位： 1°
• 重量（kg）：600

HV/V
铣头包括三个部分连在一起，带旋转轴A和C。这些部分的转动通过独立的伺服单元驱动，可在加工的时候
在转动范围内连续定位和平滑移动。
• 轴数：2
• 转速（rpm/min）：3500
• 输出功率（kw）：22
• 扭矩（nm）：500
• 定位： 0.001°
• 重量（kg）：800

铣头的适用范围
